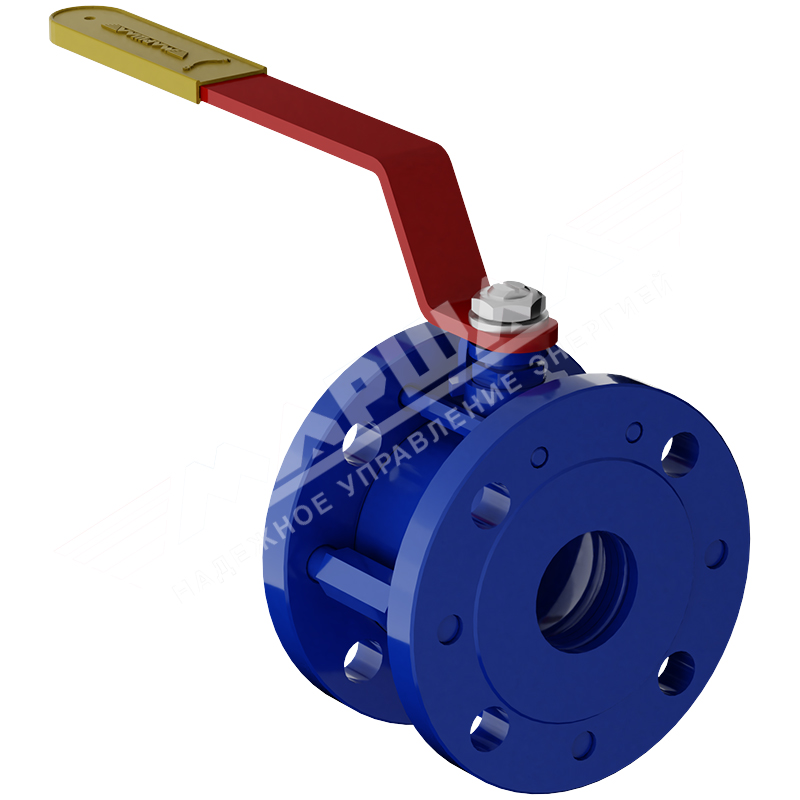

Кран шаровой укороченный стандартнопроходной фланцевый с рукояткой 11с67п СУФ.00.1, DN 65-200, PN 16-40, сталь 20
7168 ₽ – 50443 ₽
Бесплатно
Сегодня
Бесплатно от 20000₽
1-2 рабочих дня
По тарифу компании
2-5 рабочих дней
Описание
Кран шаровой укороченный стандартнопроходной фланцевый с рукояткой 11с67п СУФ.00.1, DN 65-200, PN 16-40, сталь 20. Может устанавливаться в ограниченном пространстве. Конструкция обеспечивает высокий класс герметичности (А по ГОСТ 9544-2015), длительный срок эксплуатации (не менее 30 лет) и большой рабочий ресурс (не менее 10 000 циклов) без необходимости специального обслуживания. Корпус разборный из трех частей, стянутых шпильками. Составные части корпуса уплотняются безасбестовым прокладочным материалом. Шар свободно плавающий. Фторопластовые седла поджимаются к поверхности шара тарельчатыми пружинами. Шпиндель с защитой от выталкивания уплотняется фторопластовыми кольцами, зажатыми нажимной втулкой. Управление производится вручную поворотом рукоятки на 90°. По запросу возможно исполнение крана с редуктором или площадкой под привод по ISO 5211. Кран сертифицирован в соответствии с требованиями технических регламентов Таможенного союза ТР ТС 010 «О безопасности машин и оборудования» и ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением».
Характеристики
Общие данные
| Диаметр |
DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Тип крана |
полнопроходной/стандартнопроходной |
Эксплуатационные параметры
| Управление |
Рукоятка |
|---|---|
| Номинальный диаметр (DN) |
65-200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
до +200°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А ГОСТ 9544-2015 |
Материалы
| Основные материалы |
Корпусуглеродистая сталь 20 (ст. 09Г2С) |
|---|---|
| Шар |
нержавеющая сталь 08Х18Н10 |
| Шпиндель |
нержавеющая сталь 20Х13 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
Данные для заказа
| По запросу |
возможно изготовление крана с редуктором, фланцем под привод Гарантии Приобретая трубопроводную арматуру Л |
|---|
