Кран шаровой под приварку с рукояткой 11с67п СП.00.1, DN 10-250, PN 16-40, сталь 20
3418 ₽ – 143068 ₽
Бесплатно
Сегодня
Бесплатно от 20000₽
1-2 рабочих дня
По тарифу компании
2-5 рабочих дней
Описание
Кран шаровой разборный под приварку из углеродистой стали 11с67п СП.00.1 DN10–200 полнопроходной/DN65–250 стандартнопроходной, применяется в качестве запорного устройства на трубопроводах для перекрытия потоков теплосетевой воды, нефтепродуктов и других жидких рабочих сред, нейтральных к материалам деталей крана.
Конструкция разборного шарового крана обеспечивает возможность быстрого восстановления работоспособности непосредственно на месте эксплуатации в кратчайшие сроки, замену всех основных его элементов (шар, уплотнения шара и шпинделя и т.д.), герметичность класса А по ГОСТ 9544-2015 (полное отсутствие протечек) в широком диапазоне рабочих температур от -40ºС до +200ºС и длительный срок эксплуатации без необходимости специального обслуживания.
Разборные краны сертифицированы в соответствии с требованиями технических регламентов Таможенного союза ТР ТС 010 «О безопасности машин и оборудования» и ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением».
Характеристики
Общие данные
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN250 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
Эксплуатационные параметры
| Управление |
Рукоятка |
|---|---|
| Номинальный диаметр (DN) |
10 – 250 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
от -40°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |

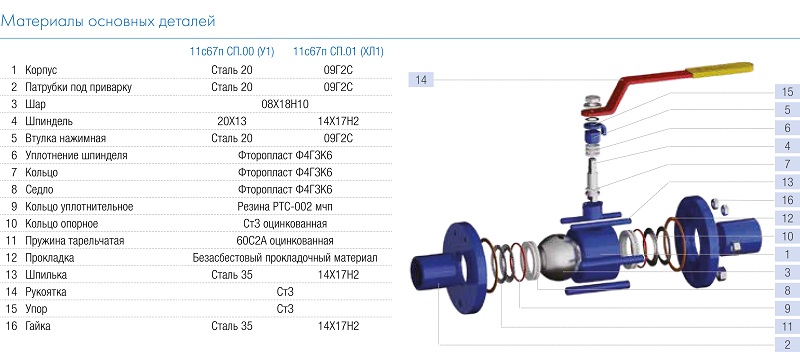

Материалы
| Шар |
нержавеющая сталь 08Х18Н10 |
|---|---|
| Шпиндель |
коррозионо-стойкая сталь 20Х13 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
Данные для заказа
| По запросу |
возможно изготовление крана с редуктором, присоединительным фланцем по ISO 5211 |
|---|
