Кран шаровой разборный полнопроходной под приварку с редуктором 11с67п СП.00.3, DN 32-800, PN 16-40, сталь 20
17830 ₽ – 191523 ₽
Бесплатно
Сегодня
Бесплатно от 20000₽
1-2 рабочих дня
По тарифу компании
2-5 рабочих дней
Описание

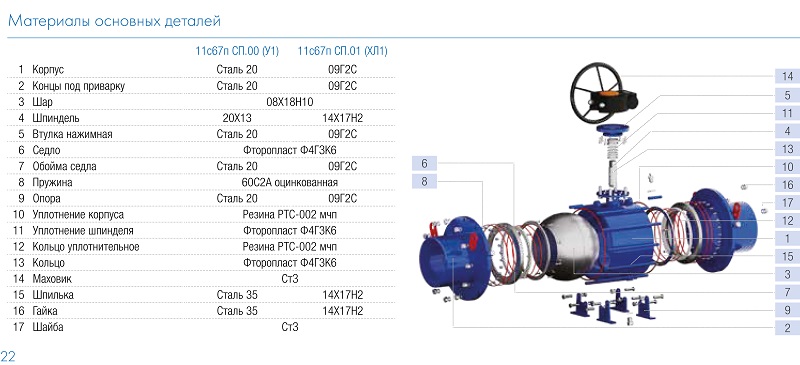

Кран шаровой разборный под приварку из углеродистой стали 11с67п СП.00.3 применяется в качестве запорного устройства на трубопроводах для перекрытия потоков теплосетевой воды, нефтепродуктов и других жидких рабочих сред, нейтральных к материалам деталей крана.
Конструкция разборного шарового крана обеспечивает возможность быстрого восстановления работоспособности непосредственно на месте эксплуатации в кратчайшие сроки, замену всех основных его элементов (шар, уплотнения шара и шпинделя и т.д.), герметичность класса А по ГОСТ 9544-2015 (полное отсутствие протечек) в широком диапазоне рабочих температур от -40ºС до +200ºС и длительный срок эксплуатации без необходимости специального обслуживания.
Разборные краны сертифицированы в соответствии с требованиями технических регламентов Таможенного союза ТР ТС 010 «О безопасности машин и оборудования» и ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением».
Характеристики
Общие данные
| Диаметр |
DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN250 ,DN300 ,DN350 ,DN400 ,DN500 ,DN600 ,DN65 ,DN700 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Тип крана |
DN 200–700 полнопроходной/DN 200–800 стандартнопроходной |
Эксплуатационные параметры
| Управление |
Редуктор |
|---|---|
| Номинальный диаметр (DN) |
200 – 700 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
от -40°С до +200°С |
| Класс герметичности |
А ГОСТ 9544-2015 |
Отзывы покупателей
Кран шаровый цельносварной полнопроходной муфтовый 11с67п ЦР.00.1, DN 10-100, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN65 ,DN80 |
|---|---|
| Управление |
Рукоятка |
| Давление |
PN25 ,PN40 |
| Обозначение |
11с67п ЦР.00.1 |
| Номинальное давление (PN) |
25 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие жидкие среды, нейтральные к материалам деталей крана |
| Присоединение к трубопроводу |
Резьба трубная цилиндрическая ГОСТ 6357-81 |
| Температура рабочей среды |
от -40°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Фторопласт Ф4К20 |
рукоятка |
| Номинальные диаметры (DN) |
Номинальные диаметры (DN) |
| Материал корпуса |
Сталь 20 |
| Материал шара |
Сталь 08Х13 (AISI 409)/08Х18Н10 (AISI 304) |
| Материал шпинделя |
Сталь 20Х13 |
| Тип прохода |
полный проход |
Кран шаровый цельносварной стандартнопроходной под приварку 11с67п 2ЦП.00.1, DN 20-250, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN250 ,DN65 ,DN80 |
|---|---|
| Давление |
PN25 ,PN40 |
| Управление |
Рукоятка |
| Обозначение |
11с67п 2ЦП.00.1 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
теплосетевая вода, нефтепродукты и другие, нетоксичные и неагрессивные среды, нейтральные к материалам дета |
| Температура рабочей среды |
от -40°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип проходы |
Тип проходы |
| Материал корпуса |
Сталь 20 |
| Материал шара |
Сталь 08Х13 (AISI 409)/08Х18Н10 (AISI 304) |
| Материал шпинделя |
Сталь 20Х13 |
| Присоединение |
Под приварку |
Кран шаровый цельносварной полнопроходной под приварку 11с67п ЦП.00.1, DN 10-200, PN 16-40, сталь 20
1 в наличии
Кран шаровый цельносварной стандартнопроходной муфтовый 11с67п ЦР.00.1, DN 20-100, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN65 ,DN80 |
|---|---|
| Управление |
Рукоятка |
| Давление |
PN25 ,PN40 |
| Обозначение |
11с67п ЦР.00.1 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие жидкие среды, нейтральные к материалам деталей крана |
| Присоединение к трубопроводу |
Резьба трубная цилиндрическая ГОСТ 6357-81 |
| Температура рабочей среды |
от -40°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Фторопласт Ф4К20 |
рукоятка |
| Номинальные диаметры (DN) |
Номинальные диаметры (DN) |
| Материал корпуса |
Сталь 20 |
| Материал шара |
Сталь 08Х13 (AISI 409)/08Х18Н10 (AISI 304) |
| Материал шпинделя |
Сталь 20Х13 |
| Тип прохода |
неполный проход |
Кран шаровый цельносварной полнопроходной фланцевый 11с67п ЦФ.00.1, DN 10-200, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Управление |
Рукоятка |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п ЦФ.00.1 |
| Номинальный диаметр (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
теплосетевая вода, нефтепродукты и другие, нетоксичные и неагрессивные среды, нейтральные к материалам дета |
| Температура рабочей среды |
от -40°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Фторопласт Ф4К20 |
рукоятка |
| Тип проходы |
Тип проходы |
| Материал корпуса |
Сталь 20 |
| Материал шпинделя |
Сталь 20Х13 |
| Присоединение |
Фланцевое |
Кран шаровый цельносварной полнопроходной под приварку 11с67п ЦП.01.1, DN 10-200, PN 16-40, сталь 09Г2С
1 в наличии
Кран шаровой укороченный полнопроходной фланцевый с рукояткой 11с67п СУФ.00.1, сталь 20, DN 10-150, PN 16-40
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Номинальный диаметр (DN) |
10-150 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
до +200°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Основные материалы |
Корпусуглеродистая сталь 20 (исп. У1) |
| Шар |
нержавеющая сталь 08Х18Н10 |
| Шпиндель |
нержавеющая сталь 20Х13 |
| нержавеющая сталь 20Х13 |
фторопласт Ф4К20 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| По запросу |
возможно изготовление крана с редуктором, фланцем под привод Размеры и 3D модели PN16 Обозначение Рис. № DN L, мм D |
| Тип крана |
полнопроходной/стандартнопроходной |
| Варианты исполнения корпуса |
09Г2С (исп. ХЛ1) |
Кран шаровый цельносварной полнопроходной под приварку 11с67п GAS PRO ЦП.00.1, DN 10-200 PN 25-40, сталь 20
1 в наличии
| Корпус |
углеродистая сталь 20 (У1) |
|---|---|
| Диаметр |
DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
| Управление |
Рукоятка |
| Давление |
PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO ЦП.00.1 |
| Номинальный диаметр (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Присоединение к трубопроводу |
под приварку |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
полный проход |
| Назначение |
запорное устройство для систем газоснабжения и технологических трубопровод с газообразными средами |
Кран шаровый цельносварной полнопроходной муфтовый 11с67п GAS PRO ЦР.00.1, DN 10-100, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN65 ,DN80 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Управление |
Рукоятка |
| Давление |
PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO ЦР.00.1 |
| Номинальный диаметр (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
природный газ, сжиженные углеводородные газы (СУГ), газообразные среды |
| Присоединение к трубопроводу |
муфтовое, разьба трубная цилиндрическая |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
полный |
| Назначение |
Запорное устройство |
Кран шаровый цельносварной стандартнопроходной муфтовый 11с67п GAS PRO ЦР.00.1, DN 20-100, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN100/80 ,DN20/15 ,DN32/25 ,DN40/32 ,DN50/40 ,DN65/50 ,DN80/65 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Управление |
Рукоятка |
| Давление |
PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO ЦР.00.1 |
| Номинальный диаметр (DN) |
20/15, 25/20, 32/25, 40/32, 50/40, 65/50, 80/65, 100/80 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
природный газ, сжиженные углеводородные газы (СУГ), газообразные среды |
| Присоединение к трубопроводу |
м |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
стандартный |
| Назначение |
Запорное устройство |
Кран шаровый цельносварной полнопроходной фланцевый 11с67п ЦФ.01.1, DN 10-200, PN 16-40, сталь 09Г2С
1 в наличии
| Диаметр |
DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Обозначение |
11с67п ЦФ.01.1 |
| Номинальное давление (PN) |
16, 25, 40 |
| Температура рабочей среды |
от -60°С до +200°С |
| Климатическое исполнение |
ХЛ1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Номинальные диаметры (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Материал корпуса |
Сталь 09Г2С |
| Материал шара |
Сталь 08Х13 (AISI 409)/08Х18Н10 (AISI 304) |
| Материал шпинделя |
Сталь 14Х17Н2 |
Кран шаровой цельносварной укороченный полнопроходной фланцевый с рукояткой 11с67п GAS PRO ЦУФ.00.1 DN 15-200, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Управление |
Рукоятка |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO ЦУФ.00.1 |
| Номинальный диаметр (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
природный газ, сжиженные углеводородные газы (СУГ), газообразные среды |
| Присоединение к трубопроводу |
фланцевое |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А по ГОСТ 9544-2015 "Арматура трубопроводная. Нормы герметичности затворов" |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
полный |
| Назначение |
Запорное устройство |
| Строительные длины |
ГОСТ 3706-93 "Задвижки. Строительные длины" |
Кран шаровый цельносварной полнопроходной фланцевый 11с67п GAS PRO ЦФ.00.1, сталь 20, DN 10-200, PN 16-40
1 в наличии
| Диаметр |
DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Номинальный диаметр (DN) |
10-200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
природный газ, сжиженные углеводородные газы (СУГ) |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Шпиндель |
нержавеющая сталь 20Х13 |
| Седло |
Фторопласт Ф4К20 |
| Фторопласт Ф4К20 |
Фторопласт Ф4К20 |
Кран шаровый цельносварной стандартнопроходной фланцевый 11с67п GAS PRO 2ЦФ.00.1, сталь 20, DN 20-250, PN 16-40
1 в наличии
| Диаметр |
DN100/80 ,DN125/100 ,DN150/125 ,DN20/15 ,DN200/150 ,DN25/20 ,DN250/200 ,DN32/25 ,DN40/32 ,DN50/40 ,DN65/50 ,DN80/65 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Номинальный диаметр (DN) |
20-250 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Природный газ, сжиженные углеводородные газы (СУГ) и другие газообразные среды, нейтральные к материалам дет |
| Температура рабочей среды |
-40°С… +100°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
Сталь 08Х13 (AISI 409), сталь 08Х18Н10 (AISI 304) |
| Шпиндель |
нержавеющая сталь 20Х13 |
| Седло |
Фторопласт Ф4К20 |
| Фторопласт Ф4К20 |
Фторопласт Ф4К20 |
| Кольцо |
Бронза |
Кран шаровой разборный полнопроходной под приварку 11с67п GAS PRO СП.00.1, DN 10-200, PN 16-40, сталь 20
1 в наличии
| Корпус |
углеродистая сталь 20 (У1) |
|---|---|
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
| Управление |
Рукоятка |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO СП.00.1 |
| Номинальный диаметр (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Присоединение к трубопроводу |
под приварку |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
полный проход |
| Назначение |
Запорное устройство |
Кран шаровой разборный полнопроходной фланцевый 11с67п GAS PRO СФ.00.1, DN 10-200, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Управление |
Рукоятка |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO СФ.00.1 |
| Номинальный диаметр (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
природный газ, сжиженные углеводородные газы (СУГ), газообразные среды |
| Присоединение к трубопроводу |
фланцевое |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
полный |
| Назначение |
Запорное устройство |
Кран шаровой под приварку с рукояткой 11с67п СП.01.1, DN 10-250, PN 16-40, сталь 09Г2С
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN250 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Обозначение |
11с67п СП.01.1 Структура обозначений шаровых кранов Маршал |
| Номинальный диаметр (DN) |
10 – 250 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
от -60°С до +200°С |
| Климатическое исполнение |
ХЛ1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Шар |
нержавеющая сталь 08Х18Н10 |
| Шпиндель |
коррозионо-стойкая сталь 14Х17Н2 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| По запросу |
возможно изготовление крана с редуктором, присоединительным фланцем по ISO 5211 |
| Тип крана |
DN10–200 полнопроходной/DN65–250 стандартнопроходной |
| Назначение |
Используется в качестве запорного устройства |
| Материалы основных деталей |
Корпус хладостойкая сталь 09Г2С (ХЛ1), ст. 20 (У1) ,Корпусхладостойкая сталь 09Г2С (ХЛ1), ст. 20 (У1) |
Кран шаровой под приварку с рукояткой 11с67п СП.00.1, DN 10-250, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN250 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Обозначение |
11с67п СФ.00.1 Структура обозначений шаровых кранов Маршал |
| Номинальный диаметр (DN) |
10 – 250 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
от -40°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Шар |
нержавеющая сталь 08Х18Н10 |
| Шпиндель |
коррозионо-стойкая сталь 20Х13 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| По запросу |
возможно изготовление крана с редуктором, присоединительным фланцем по ISO 5211 |
| Тип прохода |
DN10–200 полнопроходной/DN65–250 стандартнопроходной |
| Назначение |
Используется в качестве запорного устройства |
| Материалы основных деталей |
Корпус Сталь 20 (У1), ст. 09Г2С (ХЛ1) ,КорпусСталь 20 (У1), ст. 09Г2С (ХЛ1) |
Кран шаровой фланцевый с рукояткой 11с67п СФ.01.1, DN 10-250, PN 16-40, сталь 09Г2С
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN250 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Обозначение |
11с67п СФ.01.1, Структура обозначений шаровых кранов Маршал |
| Номинальный диаметр (DN) |
10 – 250 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
не ниже -60°С (ХЛ1) |
| Климатическое исполнение |
ХЛ1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Шар |
нержавеющая сталь 08Х18Н10 |
| Шпиндель |
коррозионо-стойкая сталь 14Х17Н2 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| По запросу |
возможно изготовление крана с редуктором, присоединительным фланцем по ISO 5211 |
| Тип крана |
DN10–200 полнопроходной/DN65–250 стандартнопроходной |
| Назначение |
Используется как запорное устройство |
| Материалы основных деталей |
КорпусCталь 09Г2С (ХЛ1), 20 (У1) |
Кран шаровой разборный полнопроходной фланцевый ДЛЯ ПАРА 11с67п 5СФ.00.1, DN 10-200, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN10 ,DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п 5СФ.00.1 |
| Номинальный диаметр (DN) |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
вода, пар |
| Температура рабочей среды |
от -40°С до +250°С |
| Климатическое исполнение |
У1 по ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Шар |
нержавеющая сталь 08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Шпиндель |
коррозионо-стойкая сталь 20Х13 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| Тип прохода |
полнопроходной |
| Назначение |
Используется как запорное устройство |
Кран шаровый нержавеющий стандартнопроходной под приварку с рукояткой 2ЦП.01.1, DN 20-250, PN 16-40, сталь 08Х18Н10
1 в наличии
| Диаметр |
DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Давление |
PN25 ,PN40 |
| Управление |
Рукоятка |
| Обозначение |
10нж45фт 2ЦП.01.1, 10нж46фт 2ЦП.01.1, 10нж47фт 2ЦП.01.1 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
теплосетевая вода, газ, нефтепродукты и другие жидкие и газообразные рабочие среды, в том числе агрессивные, |
| Температура рабочей среды |
от -60°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип проходы |
Тип проходы |
| Материал корпуса |
Сталь 09Г2С |
| Материал шара |
Сталь 08Х18Н10(AISI 304) |
| Материал шпинделя |
Сталь 08Х18Н10 |
| Присоединение |
Под приварку |
Кран шаровой нержавеющий стандартнопроходной муфтовый с рукояткой ЦР.01.1, DN 10-100, PN 16-25, сталь 08Х18Н10
1 в наличии
| Диаметр |
DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN65 ,DN80 |
|---|---|
| Управление |
Рукоятка |
| Давление |
PN25 ,PN40 |
| Обозначение |
10нж45фт ЦР.01.1, 10нж46фт ЦР.01.1.10нж47фт ЦР.01.1 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
теплосетевая вода, газ, нефтепродукты и другие жидкие и газообразные рабочие среды, в том числе агрессивные, |
| Присоединение к трубопроводу |
Резьба трубная цилиндрическая ГОСТ 6357-81 |
| Температура рабочей среды |
от -60°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Фторопласт Ф4К20 |
рукоятка |
| Номинальные диаметры (DN) |
Номинальные диаметры (DN) |
| Материал корпуса |
Сталь 08Х18Н10 |
| Материал шара |
Сталь 08Х18Н10(AISI 304) |
| Материал шпинделя |
Сталь 08Х18Н10 |
| Тип прохода |
неполный проход |
Кран шаровой укороченный стандартнопроходной фланцевый с рукояткой 11с67п СУФ.00.1, DN 65-200, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Номинальный диаметр (DN) |
65-200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
до +200°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Основные материалы |
Корпусуглеродистая сталь 20 (ст. 09Г2С) |
| Шар |
нержавеющая сталь 08Х18Н10 |
| Шпиндель |
нержавеющая сталь 20Х13 |
| нержавеющая сталь 20Х13 |
фторопласт Ф4К20 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| По запросу |
возможно изготовление крана с редуктором, фланцем под привод Гарантии Приобретая трубопроводную арматуру Л |
| Тип крана |
полнопроходной/стандартнопроходной |
Кран шаровый нержавеющий полнопроходной фланцевый с рукояткой ЦФ.01.1, DN 10-100, PN 16-40, сталь 08Х18Н10
1 в наличии
| Давление |
PN16 ,PN25 ,PN40 |
|---|---|
| Диаметр |
DN15 ,DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN65 ,DN80 |
| Обозначение |
10нж45фт-01 ЦФ.01.1.016.100 |
| Номинальное давление (PN) |
16 |
| Рабочая среда |
теплосетевая вода, газ, нефтепродукты и другие жидкие и газообразные рабочие среды, в том числе агрессивные, |
| Присоединение к трубопроводу |
фланцевое |
| Температура рабочей среды |
от -60°С до +200°С |
| Климатическое исполнение |
ХЛ1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Фторопласт Ф4К20 |
100 |
| Материал корпуса |
нержавеющая сталь 08Х18Н10 (AISI 304) |
| Материал шара |
нержавеющая сталь 08Х18Н10 (AISI 304) |
| Материал шпинделя |
нержавеющая сталь 08Х18Н10 (AISI 304) |
| Тип прохода |
полный |
Кран шаровый нержавеющий цельносварной стандартнопроходной фланцевый с рукояткой 10НЖ 2ЦФ.01.1, DN 20-250, PN 16-40, сталь 08Х18Н10
1 в наличии
| Давление |
PN16 ,PN25 ,PN40 |
|---|---|
| Диаметр |
DN20 ,DN25 ,DN32 ,DN40 ,DN50 ,DN100 ,DN125 ,DN150 ,DN200 ,DN250 ,DN65 ,DN80 |
| Обозначение |
10нж45фт 2ЦФ.01.1, 10нж46фт 2ЦФ.01.1, 10нж47фт 2ЦФ.01.1 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
теплосетевая вода, газ, нефтепродукты и другие жидкие и газообразные рабочие среды, в том числе агрессивные, |
| Температура рабочей среды |
от -60°С до +200°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Седло |
Фторопласт Ф4К20 |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Номинальные диаметры (DN) |
20/15, 25/20, 32/25, 40/32, 50/40, 65/50, 80/65, 100/80, 125/100, 150/125, 200/150, 250/200 |
| Материал корпуса |
Материал корпуса |
| Материал шара |
Сталь 08Х18Н10(AISI 304) |
| Материал шпинделя |
Сталь 08Х18Н10 (AISI 304) |
Кран шаровой укороченный разборный стандартнопроходной фланцевый с рукояткой 11с67п GAS PRO СУФ.00.1, DN 65-200, PN 16-40, сталь 20
1 в наличии
| Корпус |
углеродистая сталь 20 (У1) |
|---|---|
| Диаметр |
DN100/80 ,DN125/100 ,DN150/100 ,DN200/150 ,DN65/50 |
| Управление |
Рукоятка |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO СУФ.00.1 |
| Номинальный диаметр (DN) |
65/50, 100/80, 125/100, 150/100, 200/150 |
| Номинальное давление (PN) |
16, 25, 40 |
| Присоединение к трубопроводу |
фланцевое |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 ГОСТ 15150-69 |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
неполный проход |
| Назначение |
Запорное устройство |
Кран шаровой разборный стандартнопроходной фланцевый 11с67п GAS PRO СФ.00.1, DN 65-250, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN100/80 ,DN125/100 ,DN150/100 ,DN200/150 ,DN250/200 ,DN65/50 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Управление |
Рукоятка |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п GAS PRO СФ.00.1 |
| Номинальный диаметр (DN) |
65/50, 100/80, 125/100, 150/100, 200/150, 250/200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
природный газ, сжиженные углеводородные газы (СУГ), газообразные среды |
| Присоединение к трубопроводу |
фланцевое |
| Температура рабочей среды |
-40°С до +100°С |
| Климатическое исполнение |
У1 (не ниже -40°С) |
| Класс герметичности |
А по ГОСТ 9544-2015 "Арматура трубопроводная. Нормы герметичности затворов" |
| Шар |
08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Седло |
Седло |
| Уплотнение шпинделя |
фторопласт Ф4К20 |
| Тип прохода |
неполный |
| Назначение |
Запорное устройство |
Кран шаровой разборный стандартнопроходной под приварку ДЛЯ ПАРА 11с67п 5СП.00.1, DN 65-250, PN 16-40, сталь 20
1 в наличии
| Диаметр |
DN100/80 ,DN125/100 ,DN150/125 ,DN200/150 ,DN65/50 |
|---|---|
| Корпус |
углеродистая сталь 20 (У1) |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п 5СП.00.1 |
| Номинальный диаметр (DN) |
65/50, 100/80, 125/100, 150/100, 200/150, 250/200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
вода, пар |
| Температура рабочей среды |
от -40°С до +250°С |
| Климатическое исполнение |
У1 по ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Шар |
нержавеющая сталь 08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Шпиндель |
коррозионо-стойкая сталь 20Х13 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| Тип прохода |
стандартнопроходной |
| Назначение |
Используется как запорное устройство |
Кран шаровой укороченный стандартнопроходной фланцевый с рукояткой 11с67п СУФ.01.1 DN 65-200 PN16-40, сталь 09Г2С
1 в наличии
| Диаметр |
DN100 ,DN125 ,DN150 ,DN200 ,DN65 |
|---|---|
| Давление |
PN16 ,PN25 ,PN40 |
| Управление |
Рукоятка |
| Номинальный диаметр (DN) |
65-200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
Теплосетевая вода, нефтепродукты и другие нетоксичные и неагрессивные, жидкие среды, нейтральные к материал |
| Температура рабочей среды |
до +200°С |
| Климатическое исполнение |
ХЛ1 (не ниже -60°С) |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Основные материалы |
Корпусхладостойкая сталь 09Г2С (ст. 20) |
| Шар |
нержавеющая сталь 08Х18Н10 |
| Шпиндель |
нержавеющая сталь 14Х17Н2 |
| нержавеющая сталь 14Х17Н2 |
фторопласт Ф4К20 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| По запросу |
возможно изготовление крана с редуктором, фланцем под привод Гарантии Приобретая трубопроводную арматуру Л |
| Тип крана |
полнопроходной/стандартнопроходной |
Кран шаровой разборный стандартнопроходной фланцевый ДЛЯ ПАРА 11с67п 5СФ.00.1, DN 65-250, PN 16-40, сталь 20
1 в наличии
| Корпус |
углеродистая сталь 20 (У1) |
|---|---|
| Диаметр |
DN100/80 ,DN125/100 ,DN150/125 ,DN200/150 ,DN65/50 |
| Давление |
PN16 ,PN25 ,PN40 |
| Обозначение |
11с67п 5СФ.00.1 |
| Номинальный диаметр (DN) |
65/50, 100/80, 125/100, 150/100, 200/150, 250/200 |
| Номинальное давление (PN) |
16, 25, 40 |
| Рабочая среда |
вода, пар |
| Температура рабочей среды |
от -40°С до +250°С |
| Климатическое исполнение |
У1 по ГОСТ 15150-69 |
| Класс герметичности |
А ГОСТ 9544-2015 |
| Шар |
нержавеющая сталь 08Х13 (AISI 409), 08Х18Н10 (AISI 304) |
| Шпиндель |
коррозионо-стойкая сталь 20Х13 |
| Уплотнение шпинделя |
Уплотнение шпинделя |
| Назначение |
Используется как запорное устройство |
